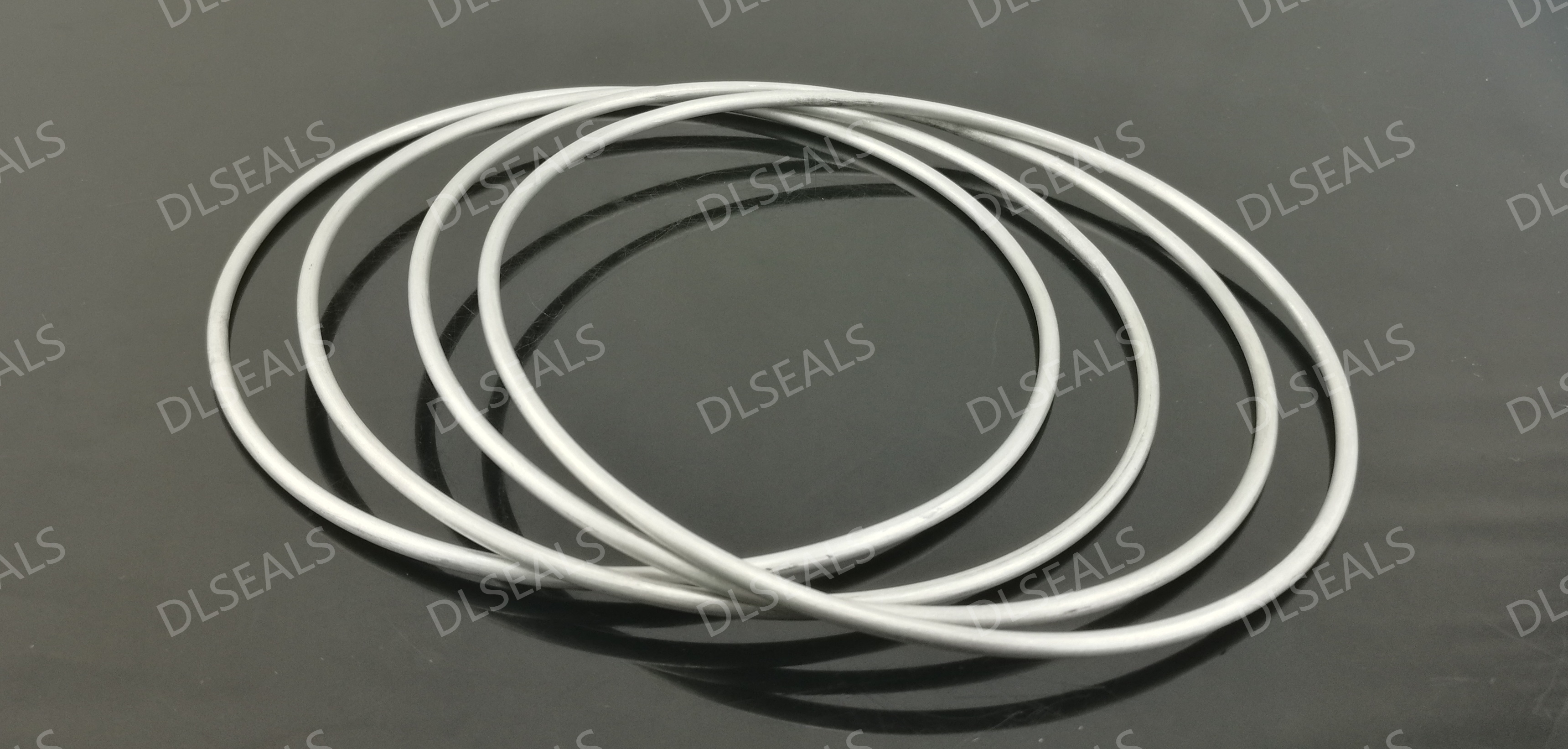

金屬密封圈在工業應用中至關重要，常用于航空航天、石油化工、汽車工業和核工業等領域。為了確保其性能和可靠性，設計必須遵循嚴格的標準和規范。以下是主要的設計標準、規范及設計原則。

1. 基本標準與規范

1.1 國際標準組織（ISO）

• ISO 6162: 規定液壓傳動系統的法蘭連接和密封件設計要求，包括金屬密封圈。
• ISO 3601: 提供液壓和氣動傳動系統用O形圈及密封件溝槽設計標準，也可用于金屬密封圈。
• ISO 15465: 專門針對靜密封中的金屬密封件，涵蓋材料選擇和設計指導。

1.2 美國機械工程師協會（ASME）

• ASME B16.20: 規定用于法蘭連接的環形、半環形和螺旋wound金屬墊片的設計和尺寸要求。
• ASME Section VIII: 用于設計和制造壓力容器，涉及金屬密封件的設計要求。

1.3 美國石油學會（API）

• API 6A: 規定用于井口設備和采油樹設備的金屬密封圈設計要求。
• API 6D: 涉及管道閥門中的金屬密封圈設計和應用。

1.4 歐洲標準（EN）

• EN 12560: 規定機械密封件和密封系統的設計和應用要求。
• EN 13555: 涉及法蘭連接件中的墊片設計要求，包括金屬密封圈。

2. 材料標準

金屬密封圈的材料選擇至關重要，常用標準如下：

• ASTM A193: 規定高溫和高壓用合金鋼和不銹鋼螺栓材料。
• ASTM B16: 規定金屬墊片材料，涵蓋銅、鋁、不銹鋼等。
• ASTM F36: 規定金屬密封圈材料，特別是針對高溫、高壓和腐蝕環境的應用。

3. 行業應用標準

不同行業對金屬密封圈有特定要求，以下是幾個典型行業應用標準：

• 航空航天：SAE AS5311 規定航空航天用金屬密封圈的標準。
• 核工業：ASME NQA-1 規定核工業中使用的金屬密封圈的設計、制造和測試要求。
• 汽車工業：SAE J266 規定用于汽車排氣系統的金屬密封圈的材料和設計要求。

4. 設計原則與規范

4.1 尺寸與公差

• 密封面加工精度：確保密封面的表面粗糙度、平面度和光潔度達到特定加工精度。
• 公差配合：嚴格控制金屬密封圈與其配合件的公差配合，確保密封圈在安裝后的壓縮量和應力分布均勻。

4.2 材料選擇

• 耐溫性：根據工作溫度選擇合適的材料，如高溫環境可選擇不銹鋼或鎳基合金。
• 耐腐蝕性：根據工作介質的化學性質選擇耐腐蝕材料，如在酸性或堿性介質中工作時，可選擇不銹鋼或鈦合金。

4.3 結構設計

• 壓縮量與彈性變形：確保密封圈在壓縮量和彈性變形下提供足夠的密封力。
• 防擠出設計：在高壓環境下，通過增加防擠出環或選用合適的墊片結構，避免密封圈被擠出。

5. 測試與驗證

金屬密封圈設計完成后需進行一系列測試和驗證，以確保性能和可靠性：

• 壓力測試：包括靜態和動態壓力測試，評估耐壓能力。
• 溫度測試：高溫和低溫測試，評估耐溫性能。
• 疲勞測試：通過循環壓力和熱循環測試，評估抗疲勞性能。
• 泄漏測試：氣密性和液密性測試，評估密封性能。
• 化學兼容性測試：評估金屬密封圈在不同化學介質中的耐腐蝕性和材料相容性。

6. 設計工具與軟件

現代設計過程中，常用CAD和FEA等工具提升設計質量和效率：

• CAD系統：用于幾何建模、可視化與仿真，檢查裝配和干涉。
• FEA分析：進行應力分析、熱分析和疲勞分析，優化設計。

結論

金屬密封圈的設計和制造需嚴格遵循各類標準和規范。結合材料科學、流體動力學和現代設計工具，確保其在各種極端條件下的高性能和可靠性。通過合理的設計原則、嚴格的標準遵循和全面的測試驗證，金屬密封圈在廣泛應用中能夠提供卓越的密封效果和長期運行的保障。
